鐵鎳合金一種在弱磁場中具有高磁導率和低矯頑力的低頻軟磁材料。早期鐵鎳合金用于電話通信，其后采用一種熱處理工藝和真空冶煉的方法使合金特性得到較大的提高。含Ni78%的鐵鎳合金在弱磁場中的磁導率比硅鋼高約10～20倍，普遍用于靈敏繼電器、磁屏蔽、電話和無線電變壓器、精密的交流和直流儀表、電流互感器（見互感器）中。在鐵鎳合金中加入鉬、錳、鈷、銅、鉻等元素，可得具有更大初始磁導率μi和較大磁導率μm的三元、四元鐵鎳合金1J79(4)70%～81%Ni-Fe合金。
1J79坡莫合金該成分范圍的坡莫合金具有較高的磁導率。雖然二元的鎳鐵合金中K1和不可λ能同時降為零，但在此成分范圍內加入適量的合金化元素如鉬、鉻、銅等，再通過控制熱處理的冷卻速度，便可以使K1和λ同時趨近于零，從而獲得很高的磁導率和很低的矯頑力。一般這種合金的μi可達40～60mH/m。1947年美國波佐思(R.M.Bozorth)等人用較純的原材料，經真空熔煉并在純凈的氫氣中于1200～1300℃高溫退火，獲得了μi和μm極高的Ni79Mo5合金，稱超坡莫合金。其μi可達150mH/m以上，μm可達1130mH/m。20世紀60年代末，日本的增本量等在78%Ni-Fe合金中加入鈮、鉭，以后又加入第四和第五種元素如鉬、鉻、鈦、鋁、錳等，獲得了高硬度高磁導率的坡莫合金，其硬度Hv>200，稱為硬坡莫合金。這類合金適用于做變壓器、扼流圈、磁頭、磁屏蔽等。此外，該類合金通過形成立方織構，其回線還可呈矩形;同時控制該合金的有序度，使K1≥O，則顯示出良好的動態特性，它很適合于做磁調制器等。添加2%的80%～82%Ni-Fe合金粉末制作的壓粉鐵心，具有高的電阻和良好的穩定性，可在300Hz的頻率下使用。
1J79軟磁合金在外磁場作用下容易磁化，去除磁場后磁感應強度又基本消失的磁性合金。其磁滯回線面積小而窄，矯頑力一般低于800A/m，電阻率高，渦流損耗小，導磁率高，飽和磁感高。一般都加工成板材和帶材。熔融法制備。主要用作電器、電信工業中的各種鐵芯元件（如變壓器鐵芯、繼電器鐵芯、扼流圈等）。
鐵鎳軟磁合金的牌號和化學成分
類別 | 牌號 | 化學成分(質量分數)(％) | ||||||||||
C≤ | P≤ | S≤ | Mn | Si | Ni | Cr | C0 | Mo | Cu≤ | Fe | ||

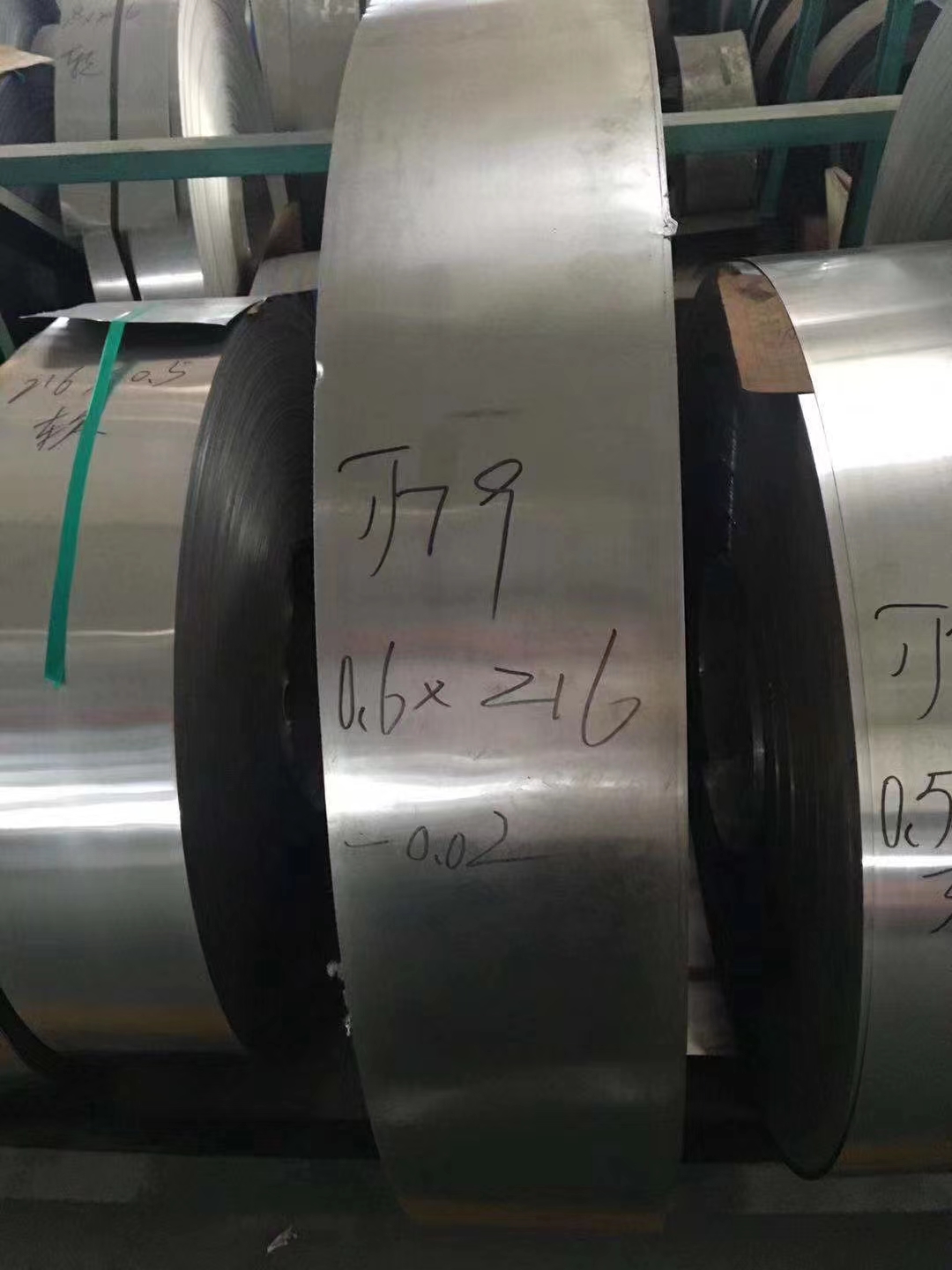

高初磁導率軟 磁合金 | 1J79 | 0.03 | 0.02 | 0.02 | 0.60～ 1.10 | 0.30～ 0.50 | 78.5～ 80.0 | --- | --- | 3.8～ 4.1 | 0.2 | 余量 |
鐵鎳軟磁合金的力學性能
牌號 | 電阻率 ／(μΩ ·m) | 密度 ／(g／ cm3) | 居里點 ／℃ | 飽和磁 致伸縮 系數(× 10一2) | 布氏硬 度HBs | 抗拉強度 ／MPa | 屈服強 度／MPa | 伸長率 (％) | ||||
冷硬態 | 軟態 | 冷硬態 | 軟態 | 冷硬態 | 軟態 | 冷硬態 | 軟態 | |||||
lJ79 | O．55 | 8.6 | 450 | 2 | 210 | 120 | 1030 | 560 | 980 | 150 | 3 | 50 |
鐵鎳軟磁合金的平均膨脹系數
牌 號 | 在下列溫度范圍內的線脹系數／(×10-6/ ℃) | ||||||||
20～100℃ | 20～ 200℃ | 20～ 300℃ | 20～400℃ | 20～ 500℃ | 20～ 600℃ | 20～ 700℃ | 20～ 800℃ | 20～ 900℃ | |
lJ79 | 10.3～ 10.8 | 10.9～ 11.2 | 11.4～ 12.9 | 11.9～ 12.5 | 12.3～ 13.2 | 12.7～ 13.4 | 13.1～ 13.6 | 13.4～ 13.6 | 13.2～ 13.7 |
